Металл деформируется при сварке из-за неравномерного нагрева и последующей усадки. Участок возле шва расширяется при повышении температуры, а во время охлаждения сокращается и тянет соседние зоны. Если нагрев и усадка распределены несимметрично, изделие изгибается, скручивается или теряет заданные углы. Полностью исключить сварочные деформации удаётся не всегда, но их можно уменьшить за счёт конструкции соединения, точной сборки, ограничения тепловложения и правильной последовательности швов.
Особенно чувствительны к короблению тонкий лист, длинные профили, рамы и корпуса. Их геометрию контролируют не только после окончания работы, но и после прихваток, первых участков шва и промежуточного охлаждения.
Продольная усадка сокращает конструкцию вдоль соединения, поперечная стягивает кромки поперёк шва. При неравномерной поперечной усадке по толщине соединения возникает угловая деформация. Тонкая панель может получить волнистость, прямоугольная рама — потерять равенство диагоналей, а профиль — скрутиться вокруг продольной оси.
| Проявление | Вероятная причина | Что проверить |
|---|---|---|
| Лист выгнулся | Длинный шов, локальный перегрев или потеря устойчивости тонкого листа | Плоскостность поверхности |
| Изменился угол | Неравномерная усадка по толщине соединения | Угол до сварки и после полного охлаждения |
| Раму перекосило | Несимметричное расположение или неправильная последовательность швов | Диагонали и перпендикулярность |
| Профиль скрутило | Несимметричное расположение швов и неравномерная продольная усадка | Прямолинейность и поворот поперечных сечений |
Главные управляемые факторы — тепловложение и объём наплавленного металла. Избыточно большой катет, низкая скорость перемещения и повторная сварка одного участка увеличивают нагрев и усадку. Влияние числа проходов зависит от типа соединения, размеров валиков и закрепления детали, поэтому количество и порядок проходов назначают в технологии сварки. Размер шва нельзя уменьшать ниже расчётного, но и увеличивать его «для запаса» без требования чертежа не следует.
Значение имеют толщина и свойства металла, длина соединения, зазор, объём наплавленного материала и положение шва относительно нейтральной оси поперечного сечения. Жёсткая фиксация ограничивает перемещение, но может повысить остаточные напряжения. Поэтому кондукторы, струбцины и временные усиления применяют по разработанной технологии.
Борьба с короблением начинается до сборки. Швы по возможности располагают симметрично, их длину и сечение ограничивают расчётной необходимостью, а резкие изменения жёсткости исключают. Прерывистое соединение допустимо только там, где оно не противоречит требованиям прочности, герметичности и конструкторской документации.
В корпусных изделиях часть сварных соединений иногда можно заменить гибами. УТК-Сервис выполняет гибку листового металла, а элементы рам и каркасов подготавливает с помощью лазерной резки труб. Точная геометрия заготовок помогает выдерживать равномерные зазоры и уменьшать объём наплавленного металла, необходимого для формирования соединений.
Перед основными швами проверяют размеры, углы, диагонали, плоскостность и зазоры. Прихватки фиксируют взаимное положение элементов. Их количество, длину, шаг и последовательность выбирают так, чтобы по всей длине соединения сохранялся равномерный зазор, а детали не смещались в процессе сварки. Прихватку с трещиной или другим недопустимым дефектом удаляют и выполняют заново.
Для серийных рам, кронштейнов и корпусов применяют сварочный кондуктор. Он задаёт базы и ускоряет сборку, но должен оставлять доступ к соединениям и учитывать ожидаемую усадку. Изделие проверяют как в оснастке, так и после полного охлаждения и освобождения от фиксаторов.
Длинный шов не всегда выполняют непрерывно от одного края к другому. В зависимости от конструкции используют короткие участки, чередование противоположных сторон, движение от середины к краям, разбросанную и обратноступенчатую последовательности. При обратноступенчатой сварке отдельные участки накладывают в направлении, противоположном общему продвижению работы. Такие схемы перераспределяют усадку по длине соединения и уменьшают её последовательное накопление в одном направлении.
При сварке тонкого металла важны стабильная минимально допустимая длина дуги, равномерная скорость перемещения и контроль межпроходной температуры. Для MIG/MAG-сварки в зависимости от материала и конструкции соединения могут применяться короткозамкнутый или импульсный режимы. Импульсный режим способен снизить среднее тепловложение, однако его параметры подбирают с учётом материала, толщины и требуемого проплавления. Охлаждать горячий шов водой без предусмотренной технологии нельзя: резкое охлаждение может изменить структуру и свойства металла в зоне соединения.

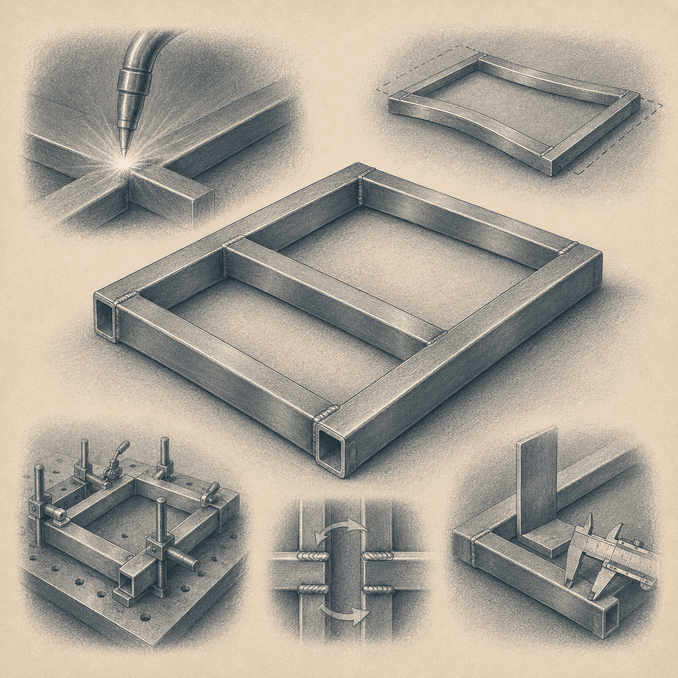

Раму собирают на ровной базе, проверяют углы и обе диагонали, затем выполняют прихватки и повторное измерение. Основные швы распределяют симметрично: после участка на одной стороне переходят к противоположной. Между этапами конструкции дают остыть и снова проверяют геометрию.
Если габарит, угол или плоскостность критичны, допустимые отклонения указывают на чертеже. ISO 13920:2023 и соответствующий российский ГОСТ Р ИСО 13920-2026 предусматривают общие допуски на линейные и угловые размеры, форму и расположение сварных конструкций. Однако применяемый стандарт и выбранный класс допусков должны быть прямо указаны в конструкторской документации. Формулировка «сварить ровно» не определяет измеряемый критерий.
Способ исправления выбирают после измерения отклонений и определения причины деформации. Возможны механическая правка, контролируемая правка с перегибом или локальная термическая правка. Предварительный обратный прогиб также может использоваться как способ компенсации ожидаемой усадки, но обычно его задают ещё до сварки. Все виды правки создают или перераспределяют напряжения, поэтому необходимо учитывать материал, толщину, назначение изделия и состояние швов. Для ответственных конструкций после правки дополнительно проверяют соединения и геометрию.
После сварки поверхности при необходимости зачищают. УТК-Сервис выполняет шлифовку металлических деталей и порошковую покраску. Требуемую степень зачистки определяют заранее: чрезмерное снятие металла может уменьшить рабочее сечение шва.
Для расчёта производству передают чертежи деталей, сборочный чертёж, спецификацию, марку и толщину металла, обозначения швов и количество изделий. Отдельно указывают критические габариты, допуски углов, плоскостность, прямолинейность, допустимую разность длин диагоналей, требования к зачистке, покрытию и внешнему виду.
УТК-Сервис выполняет сварку металлоконструкций в Екатеринбурге из углеродистых, нержавеющих, цветных и легированных материалов. Резку, гибку, сборку, сварку и финишную обработку важно рассматривать как единый производственный маршрут: предупредить коробление на стадии чертежа и разработки технологии обычно проще, чем исправлять готовое изделие.
Выбор MIG/MAG, TIG и ручной дуговой сварки, подготовка соединений и типичные дефекты рассмотрены отдельно в статье о сварке металлоконструкций на производстве.
