Обечайка кажется простой деталью: лист металла сворачивают в цилиндр, конус или часть оболочки, затем стыкуют кромки и при необходимости сваривают. На практике качество такой заготовки зависит не только от мощности вальцовочного оборудования. Ошибка в развёртке, неверно выбранный радиус, неучтённая толщина листа или неправильный припуск под сварку могут привести к овальности, смещению кромок, лишним прямым участкам и проблемам при сборке.
Обечайки и полуобечайки применяются в ёмкостном оборудовании, корпусах теплообменников, кожухах, бункерах, вентиляционных элементах, технологических барабанах, переходах, защитных накладках и других металлических конструкциях. В разделе готовой продукции УТК-Сервис представлены примеры изделий, где используются вальцовка, сварка, калибровка, обработка кромок и изготовление деталей по чертежам заказчика.
Чтобы готовая обечайка соответствовала проектному диаметру и без проблем прошла сварку, расчёт нужно начинать до раскроя листа. Важно определить, по какому диаметру вести развёртку, какой радиус должен быть после вальцовки, нужна ли предподгибка кромок, какой припуск оставить под разделку, подрезку и сварочный шов. Такой подход снижает риск переделок и помогает получить заготовку, пригодную для дальнейшей сборки.

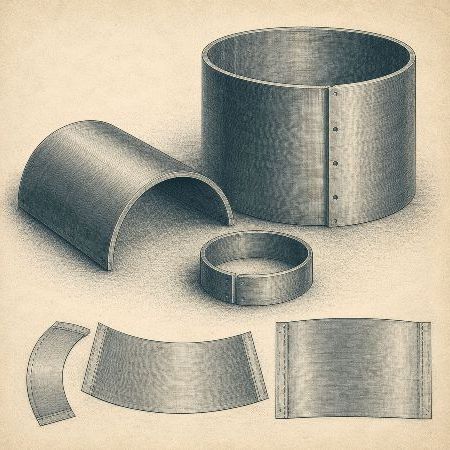

Обечайка — это цилиндрическая, коническая или радиусная деталь, полученная из листового металла методом вальцовки. В зависимости от назначения она может быть замкнутой, сварной, секционной или подготовленной под последующую сборку с днищем, фланцем, патрубком, крышкой, кольцом жёсткости или другим элементом.
Чаще всего обечайку изготавливают из плоской листовой заготовки. Сначала выполняется раскрой, затем лист прокатывается между валками до нужного радиуса. После этого кромки подгоняются, прихватываются, свариваются и, если требуется, изделие проходит калибровку. Для ответственных деталей дополнительно контролируют геометрию, овальность, качество стыка и сварного соединения.
Обечайки могут быть разных типов:
Для каждой разновидности по-разному рассчитывают развёртку и припуски. Ошибка, допустимая для простой защитной детали, может быть критичной для корпуса теплообменника, резервуара или узла, который должен точно сопрягаться с другими элементами оборудования.
Полуобечайка — это не замкнутый цилиндр, а часть цилиндрической или радиусной оболочки. Чаще всего под этим термином понимают половину обечайки, сектор окружности или деталь, которая закрывает только часть корпуса. Полуобечайки используют как кожухи, ремонтные элементы, защитные накладки, детали воздуховодов, части бункеров, футеровочные сегменты и заготовки для дальнейшей сборки.
Главное отличие полуобечайки в том, что её развёртка рассчитывается не на полную окружность, а на определённый угол. Например, если нужна половина цилиндра, учитывается дуга 180 градусов. Если требуется сектор на 90, 120 или 270 градусов, расчёт ведётся по соответствующей части окружности. При этом толщина листа, средний радиус, припуски и технология вальцовки остаются такими же важными, как и для полной обечайки.
Полуобечайки часто кажутся проще, потому что их не нужно замыкать в полный цилиндр. Но у них есть свои сложности. Нужно выдержать радиус, сохранить симметрию, избежать излишнего пружинения, правильно подготовить продольные кромки и учесть, как деталь будет крепиться к корпусу или другому элементу. Если полуобечайка должна быть частью сборной конструкции, важно заранее указать сопрягаемые размеры и требования к стыкам.
Развёртка обечайки — это плоская заготовка, из которой после вальцовки получают цилиндрическую или коническую форму. Для цилиндра развёртка выглядит как прямоугольник: одна сторона соответствует высоте изделия, другая — длине окружности с учётом толщины листа и технологических припусков. Для конуса заготовка имеет секторную форму и рассчитывается сложнее.
Основная ошибка при расчёте заключается в том, что развёртку часто пытаются считать только по наружному диаметру. Такой подход не всегда корректен. При вальцовке лист не просто «переносится» в окружность: внутренняя поверхность сжимается, наружная растягивается, а нейтральный слой находится внутри толщины материала. Поэтому в инженерной практике часто используют расчёт по средней линии металла.
Для базового понимания можно использовать простую формулу длины окружности:
L = π × D
где L — длина окружности, D — диаметр. Но для листовой обечайки важно уточнить, какой именно диаметр берётся в расчёт: внутренний, наружный или средний. Если известен внутренний диаметр, средний можно приблизительно определить так:
Dср = Dвн + S
Если известен наружный диаметр:
Dср = Dнар − S
где S — толщина листа. Тогда базовая длина развёртки цилиндрической обечайки считается по среднему диаметру:
L = π × Dср
Это только геометрическая основа. В производственном расчёте дополнительно учитывают материал, толщину, пружинение, припуск на подрезку, разделку кромок, сварочный зазор, способ сборки и последующую калибровку. Поэтому окончательную развёртку лучше согласовывать с производством до раскроя листа.
Для полуобечайки или секторной детали расчёт ведётся по длине дуги, а не по полной окружности. Если изделие должно закрывать половину цилиндра, берётся 180 градусов. Если требуется сектор, например 90 или 120 градусов, длина развёртки рассчитывается пропорционально углу.
Упрощённая формула для секторной детали выглядит так:
L = π × Dср × α / 360
где α — угол сектора в градусах. Для половины цилиндра значение α равно 180, для четверти — 90. Но, как и при расчёте полной обечайки, этого недостаточно для запуска в производство. Нужно учитывать припуски, подготовку кромок, фактическую форму, способ крепления и требования к сопряжению с другими деталями.
Если полуобечайка будет использоваться как кожух или защитная накладка, важно понимать, нужен ли точный внутренний радиус для посадки на корпус. Если она должна привариваться к другой детали, нужно учесть зазор, разделку кромок и возможную деформацию после сварки. Если деталь будет крепиться болтами, заранее закладывают отверстия, зенковки, вытянутые пазы или технологические допуски на монтаж.
Наружный диаметр важен, когда обечайка должна попасть в внешний габарит или сопрягаться снаружи с другой конструкцией. Внутренний диаметр важен, если изделие надевается на корпус, трубу, барабан или другой элемент. Но развёртка листа связана не только с одной поверхностью, а с поведением всей толщины металла при деформации.
Если посчитать заготовку только по наружному диаметру, готовая обечайка может получиться больше требуемой. Если считать только по внутреннему диаметру, можно получить нехватку материала в стыке. Разница особенно заметна на толстом листе и небольшом диаметре, когда толщина материала становится значимой по отношению к радиусу.
Для тонкого листа погрешность может быть небольшой, но для деталей из листа 10, 16, 20 или 30 мм ошибка уже способна привести к заметному расхождению. Поэтому технологический расчёт должен учитывать не только геометрию, но и оборудование, материал, требования к стыку и дальнейшую сварку.
Радиус вальцовки определяет, какую форму получит лист после прокатки между валками. Чем меньше радиус и больше толщина листа, тем выше усилие деформации и тем внимательнее нужно подбирать технологию. Для мягких углеродистых сталей один режим может быть допустимым, а для нержавеющей, жаропрочной, котельной или двухслойной стали потребуется другой подход.
Вальцовка листового металла применяется для изготовления цилиндрических и конических обечаек, радиусных заготовок и элементов ёмкостного оборудования. На результате сказываются толщина листа, пластичность материала, направление проката, ширина заготовки, требуемый диаметр, состояние кромки и необходимость последующей сварки.
При расчёте радиуса важно помнить о пружинении. После прохода через валки металл частично стремится вернуться к исходному состоянию, поэтому фактический радиус может отличаться от заданного при настройке оборудования. Это особенно заметно на материалах с высокой упругостью и на деталях большой толщины. Для компенсации применяют технологические настройки, повторные проходы и калибровку.
Точность радиуса зависит от нескольких факторов:
Если радиус задан без учёта толщины и материала, на производстве могут возникнуть ограничения. Например, заготовка может не пройти по минимальному диаметру гибки, получить прямой участок у кромки или потребовать дополнительной правки. Поэтому в техническом задании важно указывать не только внешний размер изделия, но и материал, толщину, назначение и допустимые отклонения.
Предподгибка — это предварительное формирование кромок листа перед основной вальцовкой. Без неё на концах заготовки могут остаться прямые участки. После сворачивания листа такие зоны образуют заметную «ломаную» область у стыка, мешают точной сборке и усложняют сварку.
Для простой технической детали небольшой прямой участок иногда допустим. Но для корпуса, резервуара, теплообменника, обечайки под приварку днища или детали с точным диаметром это может быть серьёзной проблемой. Стык должен сходиться без ступеньки, кромки должны быть подготовлены под сварку, а окружность — сохранять форму после прихватки и проварки.
Предподгибка особенно важна при изготовлении толстостенных обечаек и деталей небольшого диаметра. Чем толще лист и меньше радиус, тем заметнее влияние прямых участков. Если их не убрать до сварки, после соединения кромок изделие может потребовать дополнительной калибровки или правки.
Припуск под сварку — это не универсальная величина, которую можно одинаково назначить для всех обечаек. Он зависит от толщины листа, типа шва, способа сварки, разделки кромок, зазора, требований к прочности и герметичности, а также от того, будет ли изделие после сварки калиброваться или подрезаться.
Если припуска недостаточно, кромки могут не сойтись, образуется зазор, который сложно компенсировать без нарушения геометрии. Если припуск слишком большой, потребуется лишняя подрезка, увеличится трудоёмкость, а стык может сместиться относительно проектного размера. Поэтому припуск должен быть частью технологического расчёта, а не случайным запасом «на всякий случай».
При подготовке обечайки под сварку учитывают:
Если обечайка входит в состав ответственного узла, припуск должен назначаться с учётом всей последующей технологии. Важно заранее понимать, будет ли выполняться сварка с одной стороны или с двух, требуется ли разделка кромок, будет ли шов зачищаться, нужна ли последующая калибровка и какой контроль применяется после сварки.
Для тонких обечаек иногда достаточно обычной подготовки кромок. Для толстого листа часто требуется разделка под сварку: фаска, притупление, выдержанный зазор. Это нужно для качественного провара и стабильной геометрии шва. Если разделка не учтена при расчёте развёртки, фактическая длина заготовки может не соответствовать требуемой форме после сборки.
Сварка металлоконструкций после вальцовки требует точной стыковки кромок. На этапе прихватки важно контролировать смещение, зазор и овальность. После проварки возможна усадка, из-за которой диаметр и форма могут измениться. Поэтому для ряда изделий после сварки выполняют контроль и калибровку.
Сварочный зазор не должен назначаться случайно. Если он слишком мал, может быть сложнее обеспечить провар. Если слишком велик — возрастает расход присадочного материала, увеличивается риск деформации и усложняется удержание геометрии. Поэтому требования к шву лучше указывать в чертеже или согласовывать с производством до раскроя.
Одна и та же геометрия может по-разному изготавливаться из Ст3, 09Г2С, нержавеющей стали, котельной стали или двухслойного материала. Материал влияет на способность к холодной деформации, минимальный радиус, пружинение, усилие вальцовки, подготовку кромок, режим сварки и необходимость последующей обработки.
Углеродистые и низколегированные стали часто применяют для общепромышленных обечаек, корпусов, кожухов и элементов металлоконструкций. Нержавеющие стали выбирают там, где важна коррозионная стойкость, санитарные требования или внешний вид поверхности. Котельные и жаропрочные стали применяют в условиях повышенной температуры и давления. Двухслойные материалы требуют особенно внимательного отношения к направлению обработки, сварке и сохранению плакирующего слоя.
Поэтому в заявке нельзя ограничиваться фразой «сделать обечайку по диаметру». Нужно указать марку материала или хотя бы условия эксплуатации. Это поможет технологу оценить возможность вальцовки, подобрать способ резки, определить припуски и заранее учесть сложности при сварке.
Коническая обечайка отличается от цилиндрической тем, что имеет разные диаметры по верхней и нижней кромке. Её развёртка не является прямоугольником: заготовка напоминает сектор кольца или «подкову». При расчёте учитываются оба диаметра, высота, угол раскрытия, толщина листа и последующая сварка.
Конические детали особенно чувствительны к ошибкам в развёртке. Если неправильно рассчитать сектор, после вальцовки кромки могут не совпасть, конусность получится другой, а изделие не состыкуется с соседними элементами. Кроме того, при сборке важно понимать, где будет расположен продольный шов и как он повлияет на дальнейший монтаж.
Для конусов, переходов, бункерных элементов и корпусов оборудования лучше передавать не только общий эскиз, но и 3D-модель или точный чертёж. Это упрощает подготовку файла для раскроя и снижает риск ошибки в геометрии.
Наружный диаметр важен, но для расчёта развёртки нужно понимать толщину листа, внутренний размер, среднюю линию и требования к стыку. Если в заявке указан только один диаметр без пояснений, производство вынуждено уточнять, какой размер является критичным.
Толщина влияет на длину развёртки, радиус, усилие вальцовки, разделку кромок, сварку и массу изделия. Без этого параметра невозможно корректно рассчитать заготовку и оценить технологию производства.
Если припуск не заложен или назначен произвольно, после вальцовки могут возникнуть проблемы со стыком. Кромки могут не сойтись, дать ступеньку, потребовать лишней подрезки или изменить диаметр после сварки.
Без подгибки кромок на концах листа могут остаться прямые участки. Это особенно заметно на толстом металле и малых диаметрах. В результате обечайка выглядит не как ровный цилиндр, а как деталь с ломаной зоной у стыка.
Обечайка редко существует сама по себе. Она может привариваться к днищу, фланцу, конусу, патрубку, кольцу или другой секции. Если производство не знает, как деталь будет использоваться дальше, сложнее правильно назначить припуски, обработку кромок и контроль геометрии.
Чтобы изготовление обечайки или полуобечайки прошло без лишних уточнений, заказчику лучше сразу подготовить технические данные. Даже если точного чертежа пока нет, полезно передать эскиз с основными размерами и назначением детали.
Для расчёта желательно указать:
Если обечайка изготавливается по образцу или требуется восстановить деталь без документации, можно начать с обмера и подготовки модели. Для таких задач подходит обратный инжиниринг: по существующему изделию восстанавливают геометрию, уточняют размеры, подготавливают чертёж и производственную документацию.
Производственный маршрут зависит от сложности изделия, но в общем виде процесс можно описать так: сначала анализируется чертёж, затем рассчитывается развёртка, подготавливается файл на раскрой, выполняется резка листа, после этого кромки подготавливаются к вальцовке и сварке. Далее лист проходит предподгибку, основную вальцовку, сборку стыка, прихватку, сварку и контроль.
Если требуется точный диаметр, после сварки может выполняться калибровка. Она помогает уменьшить овальность, скорректировать форму и добиться соответствия заданным размерам. Для изделий, которые входят в состав оборудования, дополнительно могут выполняться механическая обработка, зачистка швов, маркировка, дробеструйная обработка или окраска.
Типовой маршрут может включать:
Такой подход позволяет рассматривать обечайку не как отдельную операцию вальцовки, а как готовый элемент производственной цепочки. Это особенно важно, если деталь должна точно стыковаться с другими элементами или работать в составе ответственного оборудования.
Если в техническом задании указаны только общий диаметр и высота, производство всё равно будет уточнять материал, толщину, тип шва, припуски, требования к кромке и назначение изделия. Чем подробнее исходные данные, тем выше вероятность, что обечайка или полуобечайка получится точной, технологичной и пригодной для дальнейшей сварки, сборки или монтажа.
