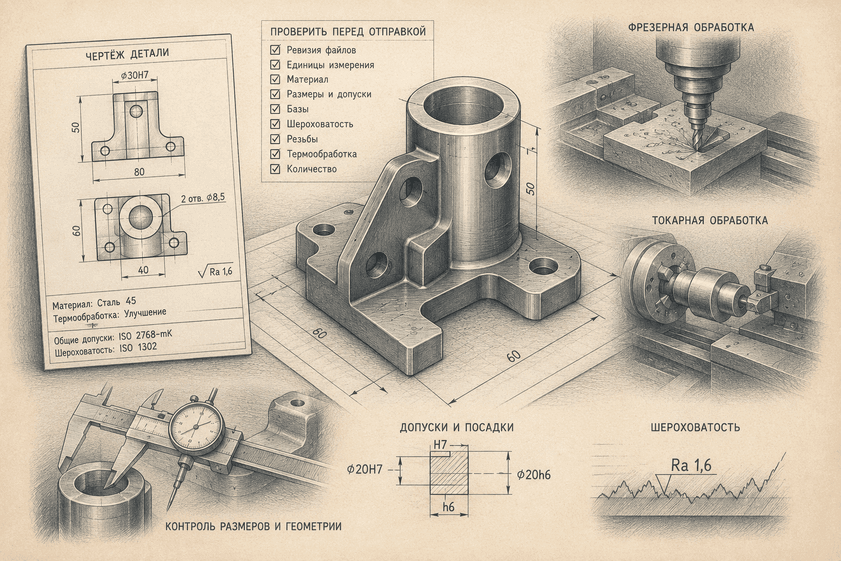

Для изготовления детали на станке с ЧПУ обычно передают STEP-модель номинальной геометрии и PDF-чертёж с указанием материала, размеров, допусков, баз, шероховатости и технических требований. Одна 3D-модель показывает форму изделия, но не всегда содержит посадки, резьбы, геометрические допуски и контролируемые параметры. Полные исходные данные позволяют точнее определить маршрут обработки, подобрать оборудование и оснастку, а также рассчитать стоимость.
Для простой токарной детали иногда достаточно правильно оформленного чертежа. Для корпуса, детали со сложными переходами или пространственной поверхностью желательно приложить STEP-модель. Альтернативой может быть согласованная модельно-ориентированная документация, в которой размеры, базы, допуски и другие PMI-данные включены непосредственно в 3D-модель. Возможность использования машиночитаемых PMI необходимо заранее согласовать с исполнителем.
| Исходные данные | Что они определяют |
|---|---|
| STEP или другая согласованная 3D-модель | Номинальную геометрию и взаимное положение поверхностей |
| PDF-чертёж или согласованная модель с PMI | Размеры, допуски, базы, резьбы, шероховатость и требования к контролю |
| Материал и состояние заготовки | Режимы резания, инструмент, припуски и вероятность деформации |
| Количество деталей | Способ наладки, необходимость специальной оснастки и цену единицы |
| Термообработка и покрытие | Последовательность операций, припуски и окончательные размеры |
Все передаваемые файлы должны относиться к одной ревизии. При расхождении модели и чертежа необходимо заранее указать приоритетный документ. Иначе номинальная геометрия, управляющая программа и требования к контролю могут интерпретироваться неоднозначно.
Рабочий чертёж должен однозначно определять деталь. Помимо размеров указывают материал, общие и индивидуальные допуски, резьбы, фаски, канавки, термообработку, покрытие и требования к удалению заусенцев. Функционально важные размеры и геометрические характеристики при необходимости обозначают как ключевые в соответствии с принятой системой обозначений. Требования к их усиленному контролю фиксируют в технических требованиях, договоре или плане контроля.
Назначать чрезмерно узкие допуски на все размеры нецелесообразно. Чем уже поле допуска, тем выше требования к станку, инструменту, температурной стабильности, чистовым проходам и измерительному контролю. Жёсткие требования оставляют для посадок, сопрягаемых поверхностей, осей отверстий и других элементов, непосредственно влияющих на работу и собираемость изделия.
База — это теоретически точный геометрический элемент, установленный по реальной поверхности, оси или другому элементу детали. Относительно базы или системы баз задают положение и ориентацию функционально связанных поверхностей. Конструкторские базы выбирают с учётом работы детали в сборке, а технолог должен предусмотреть возможность воспроизвести их при установке заготовки и контроле готового изделия.
При цепном нанесении размеров предельные отклонения отдельных звеньев могут суммироваться. Для функционально связанных отверстий и поверхностей часто целесообразно использовать координатное нанесение размеров от общей функциональной базы и при необходимости задавать допуск расположения.
Необходимо учитывать возможность закрепления заготовки. Если все стороны должны быть чистовыми, а доступных технологических поверхностей для установки нет, может потребоваться специальная оснастка, временный припуск или технологический элемент, который удалят на заключительном этапе. Это увеличивает количество установов и стоимость обработки.
Для тела вращения задают диаметры, длины ступеней, ось детали, фаски, проточки, канавки, отверстия и резьбы. Для посадочных шеек могут быть важны допуск размера, цилиндричность, положение оси, радиальное или полное радиальное биение. Если несколько поверхностей должны работать относительно одной оси, это необходимо показать с помощью соответствующих геометрических требований.
Цилиндричность, положение оси и биение характеризуют разные свойства поверхности и не должны назначаться одновременно без функциональной необходимости. Избыточные или дублирующие требования усложняют изготовление и измерительный контроль, не всегда улучшая работу детали.
Для глухого резьбового отверстия отдельно задают глубину сверления и требуемую длину резьбы полного профиля. Необходимо учитывать коническое дно после сверления, заходную часть инструмента, неполные витки и пространство для размещения или отвода стружки. Требование выполнить полноценную резьбу до самого дна может потребовать специального инструмента и не всегда реализуется стандартным способом.
Для фрезерования особенно важны базы, координаты отверстий, размеры карманов и пазов, а также требования к плоскостности, параллельности и перпендикулярности поверхностей. Внутренний угол после обработки концевой фрезой получает радиус, связанный с диаметром инструмента. Чем меньше требуемое скругление, тем меньший и менее жёсткий инструмент приходится применять, что повышает риск вибрации и увеличивает время обработки. Поэтому во внутренних углах желательно назначать максимально допустимый по конструкции радиус.
Глубокие узкие карманы и отверстия усложняют доступ инструмента, подачу охлаждающей жидкости и отвод стружки. Тонкие стенки могут прогибаться под действием сил резания и зажима. Для таких элементов технолог может уменьшить глубину резания, разделить обработку на черновые, получистовые и чистовые этапы, оставить промежуточный припуск и предусмотреть эффективный отвод стружки.
Шероховатость задают с учётом функции поверхности. Посадка под подшипник, поверхность под уплотнение, направляющая и декоративная зона требуют разных параметров. Обозначение только параметра Ra без понимания назначения поверхности может привести либо к недостаточному качеству, либо к необоснованной дополнительной обработке.
При необходимости требование к поверхности может дополнительно включать направление неровностей, способ обработки, условия оценки параметров и припуск на последующую операцию. Указывать конкретный способ обработки следует только тогда, когда он действительно влияет на работу детали.
Если после точения или фрезерования требуется малая шероховатость и высокая точность формы, в технологический маршрут могут добавить точное шлифование или другую финишную операцию. Припуск под неё закладывают заранее, а окончательные размеры назначают с учётом последующей обработки.
Изготовление упрощают увеличение внутреннего радиуса, применение сквозного отверстия вместо глубокого глухого, использование общей функциональной базы для группы размеров и обеспечение доступа инструмента с одной стороны. Возможные изменения конструкции согласуют с заказчиком до изготовления пробной или серийной партии.
Метод контроля выбирают в соответствии с заданными требованиями. Линейные размеры, посадочные диаметры, отклонения формы и расположения проверяют подходящими измерительными средствами относительно указанных баз. До продолжения серийной обработки обычно проводят контроль первой детали после наладки.
Проверка первой детали подтверждает правильность настройки оборудования и управляющей программы в конкретный момент, но сама по себе не доказывает стабильность всего процесса. Для серийного производства критические параметры контролируют повторно или периодически в соответствии с установленным планом контроля.
Перечень характеристик, по которым требуется протокол измерений, фиксируют в технических требованиях, договоре или плане контроля. Полный отчёт по каждому размеру нужен не всегда: объём документированного контроля должен соответствовать назначению детали, требованиям заказчика и условиям приёмки.
Если сохранился только образец, сначала восстанавливают номинальную геометрию, устанавливают или подбирают материал, определяют посадки и функциональные поверхности. Изношенный размер нельзя автоматически принимать за исходный, поскольку он мог измениться в процессе эксплуатации.
Для таких задач применяется обратный инжиниринг деталей: обмер или трёхмерное сканирование, разработка модели и чертежа, изготовление пробного экземпляра и проверка его совместимости с узлом.
Проверьте совпадение ревизий STEP и PDF, единицы измерения, материал, количество, критические допуски, базы, шероховатость, резьбы, термообработку и покрытие. Отдельно укажите параметры, которые допускают согласование с технологом. Для серийных изделий полезно заранее определить требования к контролю первой детали, маркировке и прослеживаемости партии.
